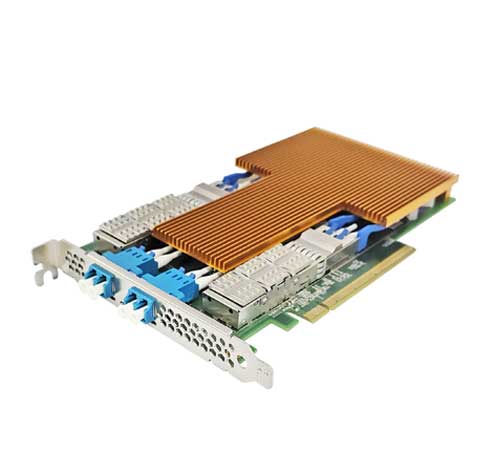

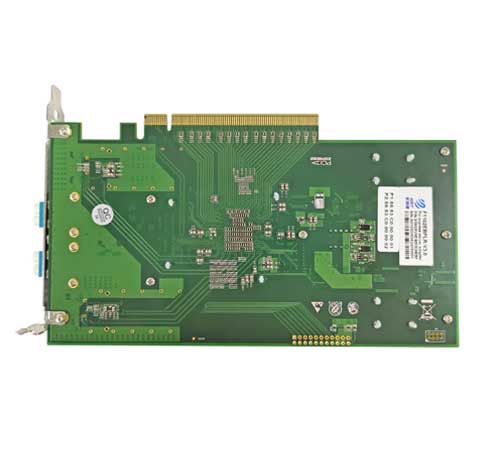

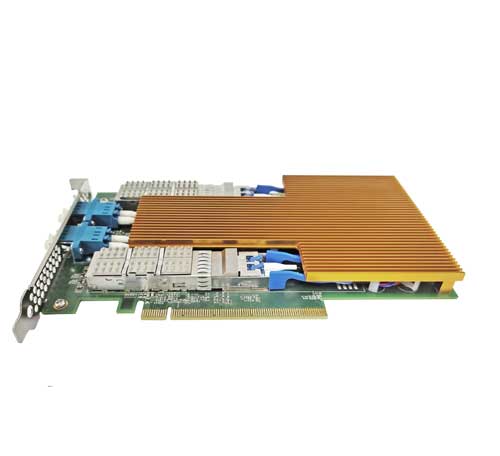

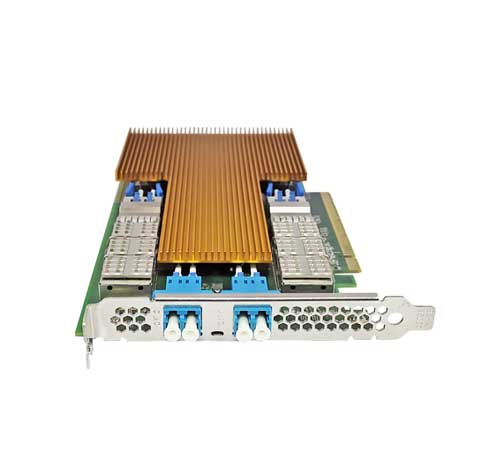

光潤通生產的的單路雙端口光纖 100G Bypass 以太網旁路服務器適配器 3.0 是 PCI-Express X16 網絡接口卡，在 PCI-E 適配器上包含兩個光纖（LR）100G 以太網端口（內含兩個 100G 單模 10KM 光模塊）。此適配器面向內聯網絡系統，可在系統出現故障時維護網絡連接。

F1102EBPLR-V3.0 雙端口光纖 100G 以太網旁路服務器適配器支持正常以太網模式，旁路模式和斷開模式。在正常以太網模式下，端口是獨立的接口，而在在旁路（BYPASS）模式下，從一個端口接收的所有數據包都將傳輸?shù)较噜彾丝?，在斷開（Disconnect）模式下，適配器模擬開關/路徑電纜斷開。

F1102EBPLR-V3.0 服務器適配器可以在主機系統故障，電源關閉或軟件請求超時繞過或斷開其以太網端口。在旁路（Bypass）模式下，以太網端口的連接與系統斷開連接并切換到另一個端口，以在以太網端口之間創建交叉連接環回。因此， 在旁路模式中，從一個端口接收的所有數據都被發送到相鄰端口，反之亦然。此功能可以繞過發生故障的系統，并為網絡提供最長的運行時間。 F1102EBPLR-V3.0 雙端口光纖 100G PCIE Bypass 服務器適配器包括一個板載 WDT（看門狗定時器）

控制器。適配器的軟件驅動程序或軟件應用程序可以將命令寫入板載 WDT 控制器。適配器的軟件驅動程序，WDT 控制器和旁路電路提供了一個控制和管理適配器模式的接口。

光潤通 F1102EBPLR-V3.0 的雙端口光纖 100G 以太網旁路服務器適配器基于英特爾 E810-CAMM2 以太網控制器，具有優越的產品性能。

Bypass/Disconnect 功能：

1，在電源故障，系統掛起或軟件應用程序掛起時繞過/斷開以太網端；

2，軟件可編程旁路，斷開或正常模式；

3，板載（WDT）控制器；

4，軟件可編程超時間隔；

    最大 3,276,800 mSec (3,276.8 Sec)

    最小 100 mSec ( 0.1 Sec)

    WDT 計算公式 = (2^wdt_interval_parameter)*(0.1) sec.

    wdt_interval_parameter: { 合法取值范圍: 0-15}；

5，軟件可編程 WDT 啟用/禁用計數器；

6，軟件可編程旁路功能啟用/禁用；

7，軟件可編程斷開功能啟用/禁用；

8，上電時的軟件可編程模式（旁路，正?；驍嚅_模式）；

9，電源關閉時的軟件可編程模式（旁路，正常模式）；

10，每兩個端口獨立旁路操作；

11，可以模擬標準 NIC 功能。

產品特點

雙端口 100G 速率，以太網適配器提供雙纖 LC 口連接

創新的電源管理功能和節能以太網 (EEE)，集成的直接存儲器提高效率并降低功耗

靈活的 I/O 虛擬化技術為端口區分和服務質量（QoS）提供了多達 256 條虛擬通道

高性能主機接口設計 PCI Express 4.0

可實現對主干網絡線路通信的保護

三種工作模式：

正常工作模式：

 Bypass工作模式：

 Disconnect工作模式：
